Prozváněčka el.okruhů  z Japonských / Čínských hraček

Vágner Vlastimil

         Přípravek jsem si vyrobil z potřeby častého používání prozvánět el.vodiče a okruhy, kdy jsem nechtěl neustále používat DMM.Požadavek jsem si dal potřeba akustické signalizace společně s optickou,malé rozměry tak akorát do náprsní kapsy u montérek.Po úvaze co a jak kde vzít a vyrobit padla volba na rozbité auto které v době funkčnosti drásalo nervy různými zvuky z pieza,přípravek jsem umístil do krabičky od náušnic kde jsem do víčka umístil dvě led diody.Podobné nervy drásající výrobky v již nepoužívaných hračkách má doma určitě každý a tak nechť mu je tento článek inspirací.



Popis

         Před demontáží (rozebráním hračky) je vhodné si zjistit jaké napětí se používalo na napájení elektroniky v mém případě měla elektronika napájení 3V,z důvodu snadné výměny baterie jsem zvolil napájecí napětí 9V tedy destičkovou baterii.Při propojení zdířek prozváněným vodičem (vodiči) je protékající proud uzavřeným obvodem pomocí rezistoru R1 omezen přibližně na 0.009A napětí na led diodách je 4.6V,led diody jsou zapojeny do série.Zapojení je na Obr.č.1,hodnota rezistoru je orientační a bude se měnit dle odběru použité elektroniky z hračky,v případě že bude použita pouze optická signalizace pomocí led diod hodnotu rezistoru počítáme na napětí dle napětí led diod a jejich proudu tento volíme vždy o něco nižší než je maximální proud led diod .Výpočet rezistoru je jednoduchý : 9V – 4.4V(2.2V+2.2V) = 4.6V,výsledek 4.6V / (0.002A + 0.007A(odběr elektroniky z hračky)= 511 Ohmů



         Použité součástky : Rezistor R1…500 Ohmů, led diody D1,D2…2.2V / 0.002A průměr 3 mm,konektor pro destičkovou baterii(použit ze staré 9V baterie),zdířka …2 Ks.

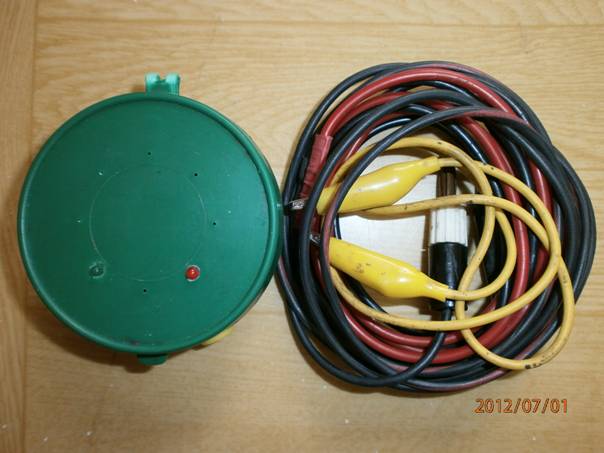

Celkový pohled na prozváněčku

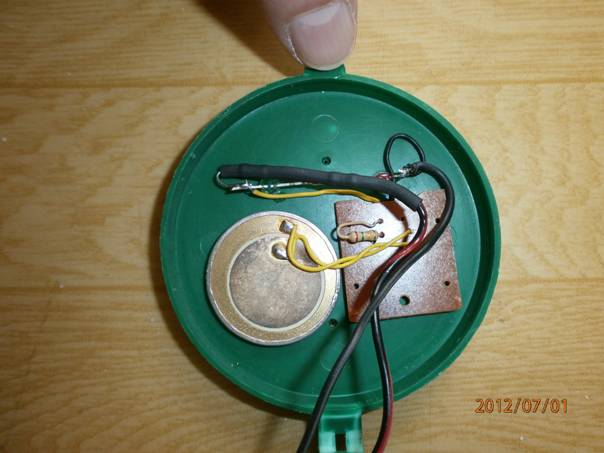

Použitá elektronika z hračky

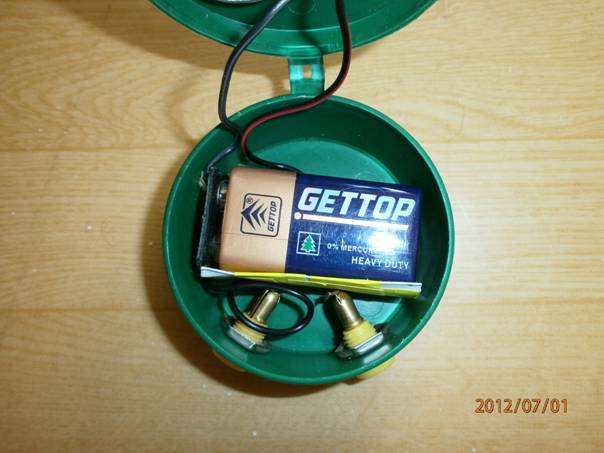

Umístění napájecí baterie a vstupních zdířek



 Vágner Vlastimil vagnervlastimil@seznam.cz

         Publikováno v PE A Rádio
